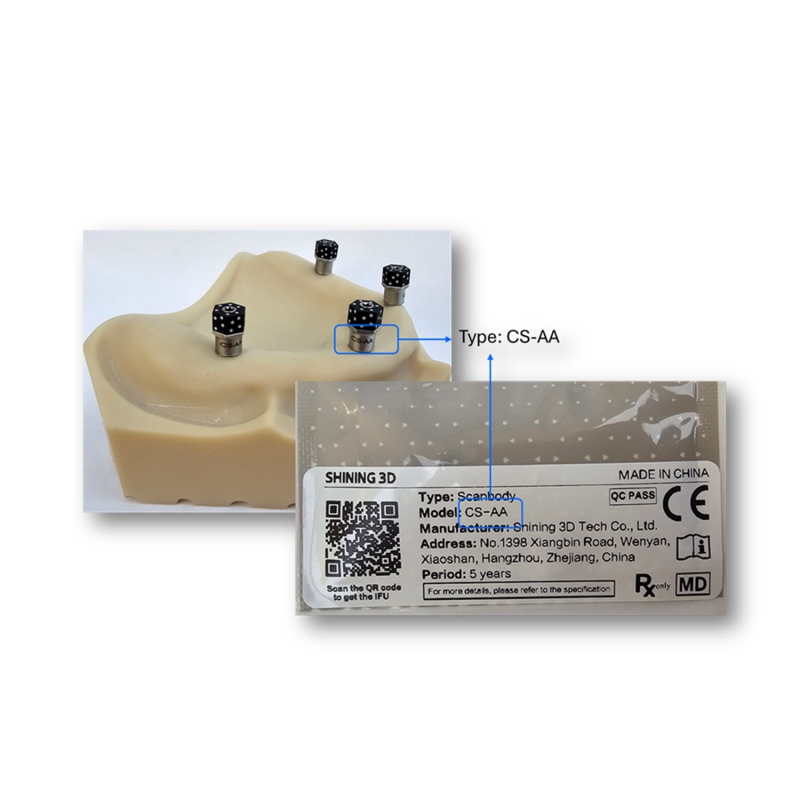

Kit scanbody IPG pentru Aoralscan Elite Shining 3D

Scanbodies IPG pentru scanerul intraoral Aoralscan Elite

Cap Scan Body este o solutie conceputa pentru a rezolva dificultatile si problemele care apar in alinierea tesuturilor moi si a scanbody-urilor codate in cazurile de incarcare imediata.

In aceste situatii, anumite conditii pot duce la esecul alinerii automate, necesitand o aliniere manuala:

• Instabilitatea tesuturilor moi post-operatorii
• Suprafata scanbody-urilor codate acoperita de sange sau saliva
• Puncte de referinta neclare

Prin urmare, cap scan body-ul este integrat perfect in fluxul digital deja existent, pentru a permite un proces de scanare mai fluent si eficient. Acest ghid explica utilizarea si contextul cap scan body-ului.

Cum se scaneaza cu cap scan body?

PASUL 1: Verificarea cap scan body-ului

Inainte de utilizare, se recomanda sa verificati urmatoarele:

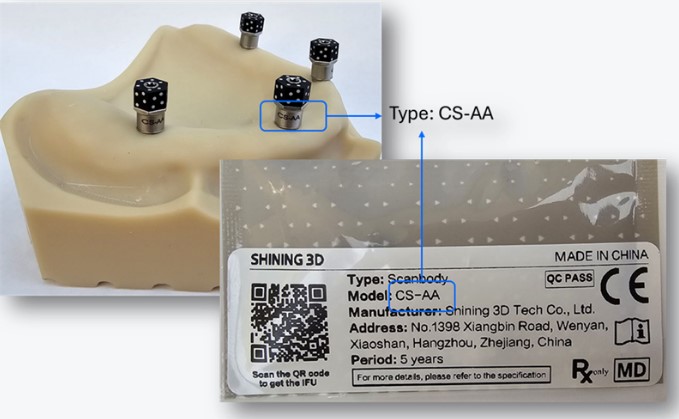

Tipul: Verificati inscriptia de tip (ex: “CS-AA”). Ultima litera („A”) indica faptul ca este compatibil cu kitul HACS-A.

Fiecare cap scan body este compatibil doar cu un anumit tip de scanbody codat si cu structura MUAs (multi-unit abutments). Nu se amesteca tipurile intre ele.

Curatare si sterilizare:

Asigurati-va ca suprafata si structura surubului sunt curate, fara urme de sange, deteriorari sau impuritati.

Procesul de sterilizare pentru scanbody:

1. Clatire:

Dupa indepartarea din cavitatea orala, clatiti imediat scanbody-ul sub jet de apa curenta timp de minimum 1 minut pentru indepartarea preliminara a contaminantilor de pe suprafata. Se recomanda spalarea manuala, la o temperatura a apei intre 15°C si 30°C.

2. Imersie:

Introduceti scanbody-ul clatit intr-o solutie enzimatica de curatare, in concentratie recomandata de 1:100–200 (agent de curatare: apa). Lasati la inmuiat minimum 10 minute pentru a preveni coagularea sangelui in canalele suruburilor.

3. Curatare:

In timpul imersiei, agitati usor solutia pentru a favoriza curatarea canalelor suruburilor, rotind lichidul pana la finalizarea perioadei de inmuiere.

4. Clatire:

Indepartati solutia enzimatica de pe scanbody prin clatire cu apa distilata timp de minimum 1 minut. Asigurati-va ca nu raman contaminanti pe suprafata scanbody-ului.

5. Uscare:

Stergeti usor scanbody-ul cu o laveta curata, fara scame, pana cand suprafata este complet uscata.

6. Sterilizare:

Asezati scanbody-ul in cutia de sterilizare furnizata, sigilati cutia intr-o punga pentru autoclav si introduceti-o in autoclav.

Parametrii de sterilizare:

Sterilizare prin deplasare gravitationala: 121°C, presiune 102,9 kPa, timp de sterilizare 30 min, timp de uscare 30 min.

Sterilizare prin indepartarea dinamica a aerului: 134°C, presiune 205,8 kPa, timp de sterilizare 4 min, timp de uscare 30 min intr-un cuptor cu temperatura constanta.

Procesul de sterilizare trebuie realizat in conditii de vid.

7. Atentionari:

Nu utilizati ultrasunete pentru curatarea scanbody-ului, pentru a preveni deteriorarea markerilor codati de pe suprafata.

Nu folositi pense metalice pe partea superioara (neagra) a scanbody-ului; prindeti doar partea metalica de la baza, pentru a evita deteriorarea punctelor de codificare.

Daca pe suprafata scanbody-ului apar zgarieturi evidente, intrerupeti utilizarea imediat si inlocuiti componenta.

PASUL 2: Crearea unei comenzi

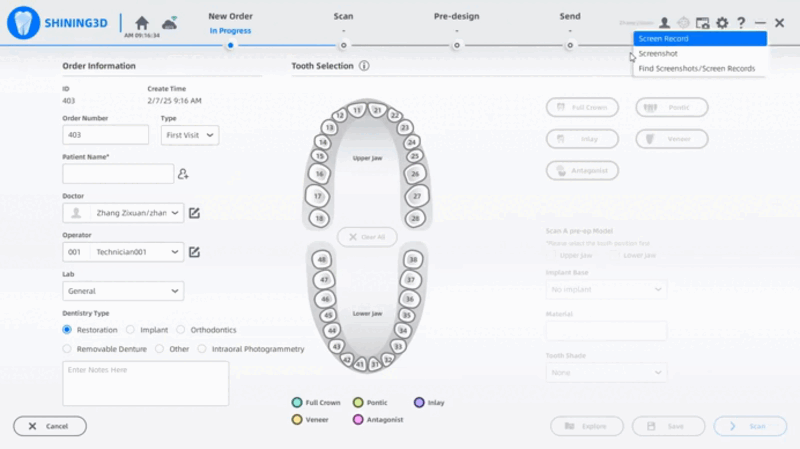

Versiunea software incepand cu 3.5.5.3 aduce un nou flux de lucru pentru utilizarea cap scan body-urilor:

1. Introduceti informatiile pacientului
2. Selectati “Intraoral Photogrammetry”
3. Alegeti pozitiile implanturilor
4. Bifati optiunea “cap scan body”
5. Descarcati (sau confirmati) biblioteca HACS
6. Apasati “Scan”

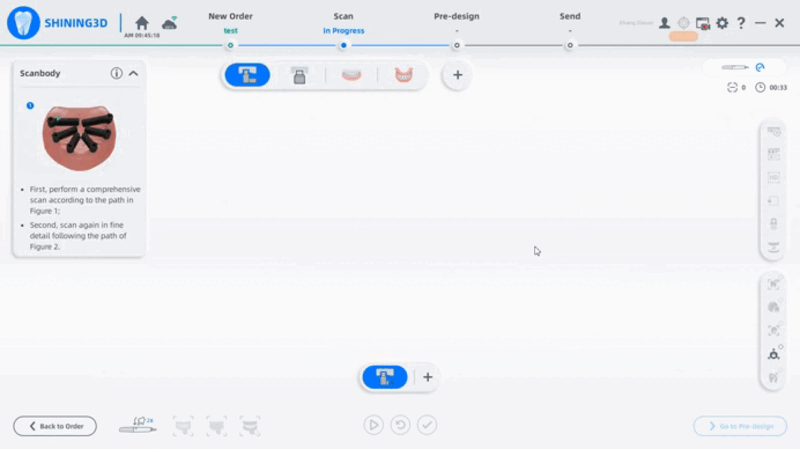

PASUL 3: Captarea pozitiilor implanturilor

Dupa suturarea post-operatorie, montati HACS pe MUAs si capturati pozitiile implanturilor folosind scannerul Elite.

(Pentru detalii, consultati ghidul: Scanarea si plasarea scanbody-urilor codate)

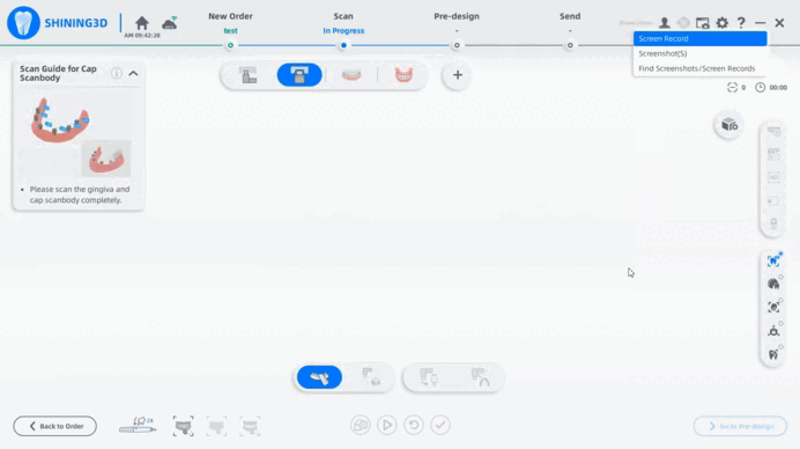

PASUL 4: Scanarea tesuturilor moi post-operatorii

Indepartati HACS

Montati cap scan body-urile manual sau cu surubelnita pe MUAs

Se recomanda utilizarea a cel putin 3 cap scan body-uri pentru aliniere. In cazuri speciale, sunt acceptate minimum 2.

Scanati toate fetele hexagonului cu moduri intraorale si edentate

Daca sistemul recunoaste corect cap scan body-urile, veti observa:

• Numarul dintelui
• Notificarea de aliniere in coltul din dreapta sus
• Software-ul va alinia automat datele HACS si cap scan body.

Sfaturi: Aliniere manuala

Daca alinierea automata nu reuseste, utilizatorii pot efectua alinierea manual:

• Faceti clic pe „Manual alignment”
• Selectati 3 grupuri de puncte corespunzatoare din fiecare parte
• Culorile identice indica selectii corecte si corespondente intre cele doua seturi de date

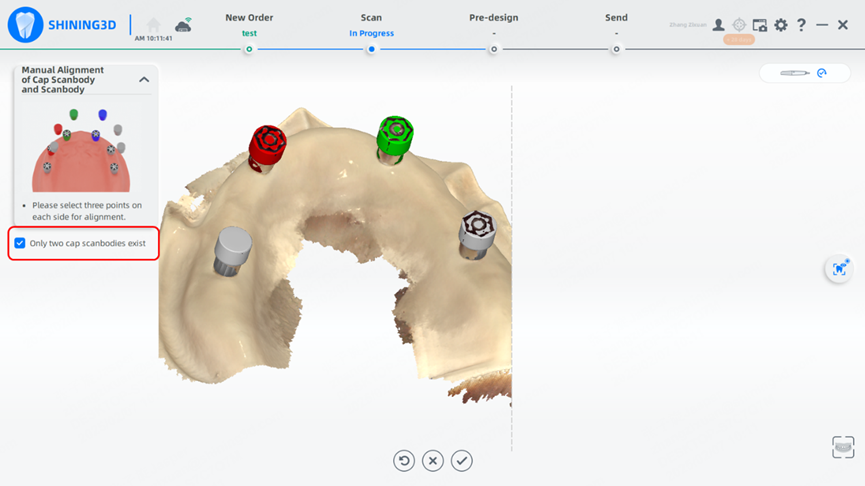

Daca ati folosit doar 2 cap scan body-uri, bifati “Only two cap scanbodies exist” si efectuati alinierea manuala.

Sfaturi: Secventa scanarii

Scanarea tesuturilor moi si a cap scan body-urilor poate fi realizata in orice ordine – secventa este flexibila.

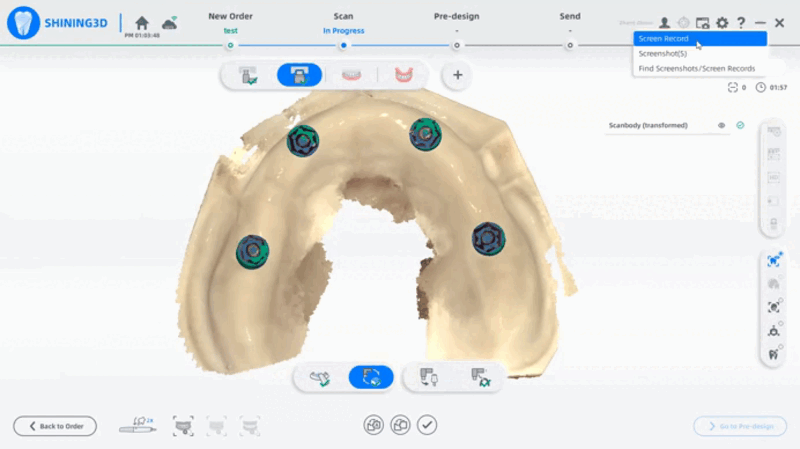

PASUL 5: Conversie

Dupa scanare, sistemul va permite conversia scanbody-ului codat in sistemul de implanturi al brandului ales.   ARTICOL CONVERSIE

Prezentare

Kit 12 bucati (variante scanbody: TIP A / TIP B / TIP C / TIP D)
